ユニバーサルギヤセット

UNIVERSAL GEAR SET

　2026年6月13日(土)ごろ発売

Tweet

1,100円（本体価格1,000円）

【様々な組み合わせが楽しめる組み立て式ギヤセット】 楽しい工作シリーズのユニバーサルプレートやユニバーサルアームなどのパーツと組み合わせて、動力を確実に伝える組み立て式ギヤのセットです。丸シャフト用と六角シャフト用それぞれに一段ギヤと二段ギヤ用の4種類のブッシュを用意。ブッシュの組み合わせにより、18種類のギヤが作れます。さらに、ギヤを平らに組み合わせるのはもちろん、片方のギヤを90度立ててかみ合わせることも可能。それぞれのギヤには歯数を表す数字をモールドし、タッピングビス用の穴も用意しました。

【基本スペック】 10歯(丸穴/六角穴)、20歯、30歯、40歯の5種類のギヤ各2枚、合計10枚に加えて、六角シャフトや3mm丸ビス・タッピングビス、スペーサーなどもセット。

⇒組立説明図を見る（PDF）

活用例

組み合わせしだいで色々なギヤ構成を作ることができ、工作の幅が大きく広がります。

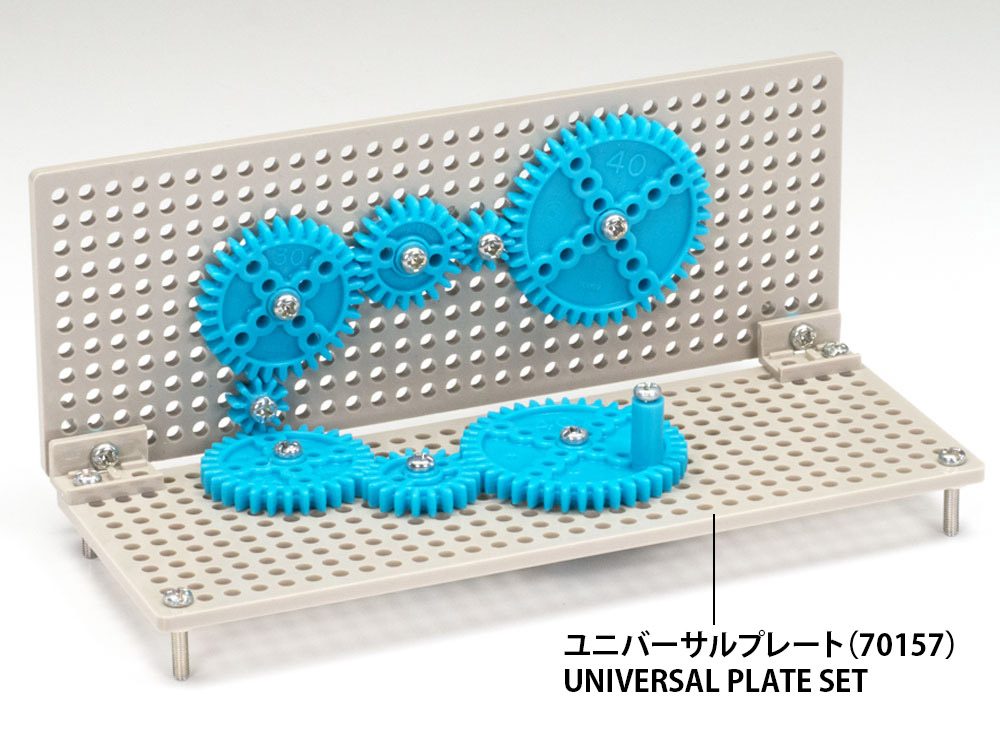

【平面ギヤ】
ギヤを平らに組み合わせて、簡単に動力を伝達できます。また、直行方向でもギヤが噛み合います。付属の18mmタッピングビスと12mmスペーサーをギヤの穴に取り付ければ、手回しハンドルになります。ギヤ比や回転方向の反転を実験・観察するのに最適です。

【主な使用パーツ】
・ユニバーサルプレート（2枚セット）（70157）
【他のパーツとの連動も可能】
ユニバーサルスライダーと組み合わせて、回転を直線的な往復運動に変換できます。手回しギヤの回転を40歯ギヤから10歯ギヤに伝えて、4倍速の回転にしています。六角穴用ブッシュを使って組み立てたギヤと金属六角シャフトと組み合わせれば、回転軸にも動力を伝えられます。

【主な使用パーツ】
・ユニバーサルスライダーセット（70258）
・ユニバーサルアームセット（オレンジ）（70183）
【回転方向でギヤ比が変わる変速機】
入力軸の回転方向で、ギヤ比が変わる変速機構です。中心の20歯ギヤが回転すると、回転方向と摩擦によって、10歯ギヤが左右どちらかに傾き、噛み合うギヤが変わります。

【主な使用パーツ】
・ユニバーサルアームセット（オレンジ）（70183）

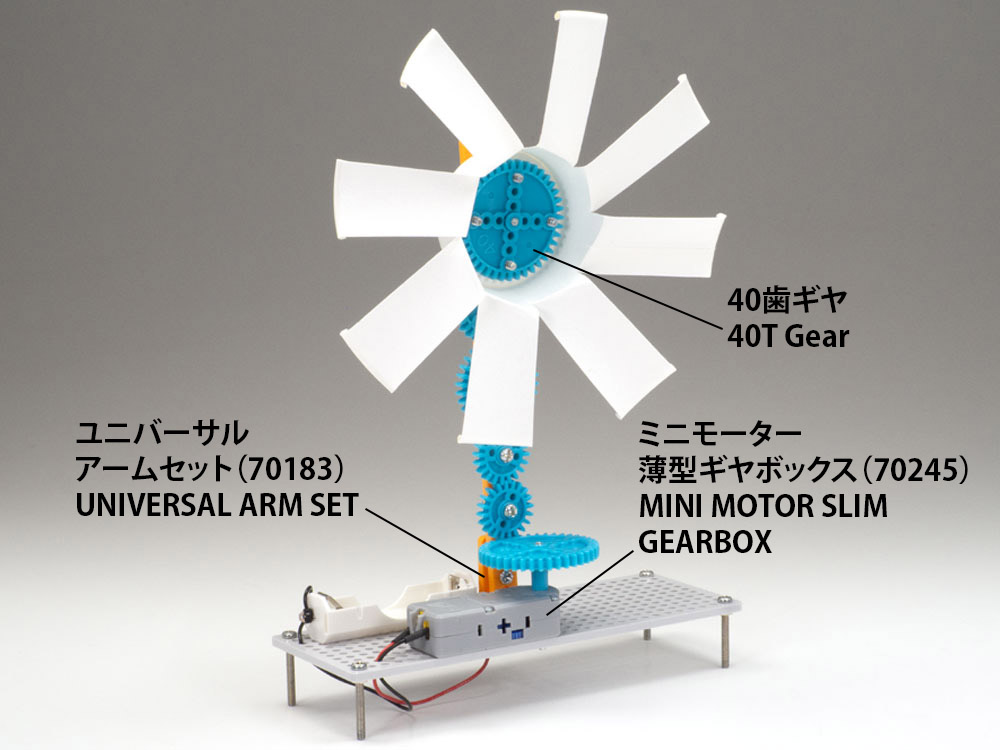

【風車】
モーターの動力で回転する風車です。ギヤボックスの回転を、直交方向にかみ合わせたギヤと、縦に伸ばしたユニバーサルアームのギヤで風車に伝えます。風車は紙コップのフチを斜めに切って折り曲げ、40歯ギヤ(六角穴ブッシュ)にタッピングビスで固定しています。ユニバーサルギヤセットを使えば、電気で動く工作にも応用できます。

【主な使用パーツ】
・ミニモーター薄型ギヤボックス（2速）（70245）
・単3電池ボックス(1本用/スイッチ付）（70150）
・ユニバーサルアームセット（オレンジ）（70183）
・ユニバーサルプレートセット（70098）
・紙コップ
【リンク機構ロボットハンド】
ギヤの性質を利用したロボットハンドです。ギヤボックス下の10歯ギヤから回転が伝わった20歯ギヤ2枚が同じ角度・逆の方向に回転することで、ギヤに固定したユニバーサルアームが動き、並行リンクの形になったハンドが開閉します。ギヤの穴にアームなどを固定することで、リンク機構の入力にも使えます。

【主な使用パーツ】
・ユニバーサルプレートセット（70098）
・ユニバーサルアームセット（70143）
・ユニバーサルギヤボックス2（70260）
【ラチェット機構】
輪ゴムを使ったラチェット機構です。右回転方向ではギヤの歯にユニバーサルアームが引っかかることで回転を伝え、逆方向の回転ではギヤが空回り。ギヤの歯にアームを押し当てるために、輪ゴムを使っています。ギヤを使った機構や仕組みそのものの模型を作ることにも役立ちます。

【主な使用パーツ】
・ユニバーサルアームセット（オレンジ）（70183）
・ユニバーサルプレートセット（70098）
